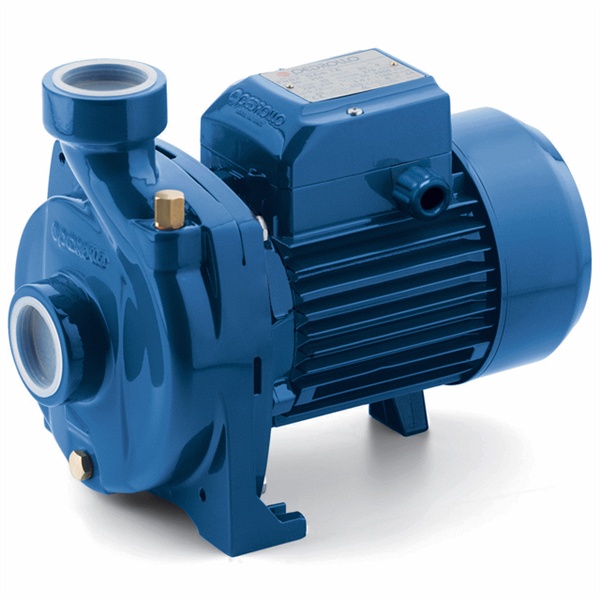

Пропускная способность: 21 куб. м/час
Максимальный напор: 19.5 м
Потребляемая мощность: 750 Вт
Вес насоса: 12 кг
КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА НАСОСА СЕРИИ NGA:
Подача насоса до 350 л/мин. (21 м3/ч)
Напор насоса до 20 м
Манометрическая высота всасывания насоса до 7 м
Температура жидкости до +90°C (+40°C для NGAX)
Максимальная тепература окружающей среды +40°С
ПРИНЦИП РАБОТЫ НАСОСА СЕРИИ NGA:
Серия насосов NGA включает в себя ЦЕНТРОБЕЖНЫЕ ЭЛЕКТРОНАСОСЫ С РАБОЧИМ КОЛЕСОМ ОТКРЫТОГО ТИПА. Рабочее колесо, качающееся на ведущем валу, состоит из заднего диска и из лопаток. Лопаточный канал защищен корпусом насоса, а не передним контрдиском прочно прикрепленным к самим лопаткам, как в конструкции насосов с "закрытым" рабочим колесом. В результате лопаточный канал состоит из вращающейся части (задний диск, снабженный лопатками) и неподвижной части (корпус насоса); такое конструктивное решение предотвращает возможность закупорки даже в случае перекачивания сильно загрязненных жидкостей. Через всасывающий патрубок, установленный прямо напротив рабочего колеса, жидкость входит во вращающийся лопаточный канал; здесь жидкость приобретает радиальное движение от центра к периферии, в процессе которого приобретает энергию как в виде давления, так и в виде увеличения скорости потока. На выходе из рабочего колеса жидкость устремляется в спираль, которая, совместно с коническим диффузором, обеспечивает пребразование части кинетической энергии в энергию напора.
ОБЛАСТЬ ПРИМЕНЕНИЯ НАСОСА СЕРИИ NGA И УСТАНОВКА:
Насосы данной серии рекомендуются для перекачки воды и химически неагрессивных жидкостей. Конструктивное решение рабочего колеса, открытого типа, позволяет перемещать сильно загрязненные жидкости без опасности закупорки рабочего колеса. Благодаря этой конструктивной надежности, простоте в эксплуатации и отсутствии необходимости в техническом обслуживании, насосы серии NGA находят свое применение в промышленности, орошении садов и огородов, перемещению вод из каналов, рек, резервуаров, бассейнов и т.д.
Установка насоса должна производиться в местах, защищенных от атмосферного воздействия.
ГАРАНТИЯ НА НАСОС СЕРИИ NGA 2 ГОДА в соответствии с общими условиями продажи
КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ НАСОСА СЕРИИ NGA:
КОРПУС НАСОСА: из чугуна, снабжен всасывающим и нагнетательным патрубками с трубной резьбой gas UNI ISO 228-1.
КРЫШКА КОРПУСА НАСОСА: из нержавеющей стали AISI 304, на которой устанавливается механическое уплотнение.
РАБОЧЕЕ КОЛЕСО: из технополимера Noryl, открытого типа.
ВЕДУЩИЙ ВАЛ НАСОСА: из нержавеющей стали AISI 430F.
МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ НАСОСА: из керамики и графита.
ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА: насосы непосредственно соединены с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, пригодный для непрерывной работы.
В однофазных двигателях предусмотрено встроенное термозащитное устройство (аварийный выключатель).
Трехфазные двигатели должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам.
Класс изоляции насоса: В.
СТЕПЕНЬ ЗАЩИТЫ НАСОСА: IP 44
ИСПОЛНЕНИЕ НАСОСА СЕРИИ NGA ПО ЗАКАЗУ:
=> насос с рабочим колесом из технополимера (NGAm...X-NGA...X)
=> специальное механическое уплотнение
=> другое напряжение питания или частота 60 Гц
|
